Tiansu (Tianjin) Valve Group Co., Ltd. е един от водещите производители и доставчици на шибър с набраздено повдигащо се стебло в Китай. Ако възнамерявате да закупите на едро персонализиран шибър с набраздено повдигащо се стебло, произведен в Китай, добре дошли да получите оферта от нашата фабрика. Предлагат се качествени продукти и разумна цена.

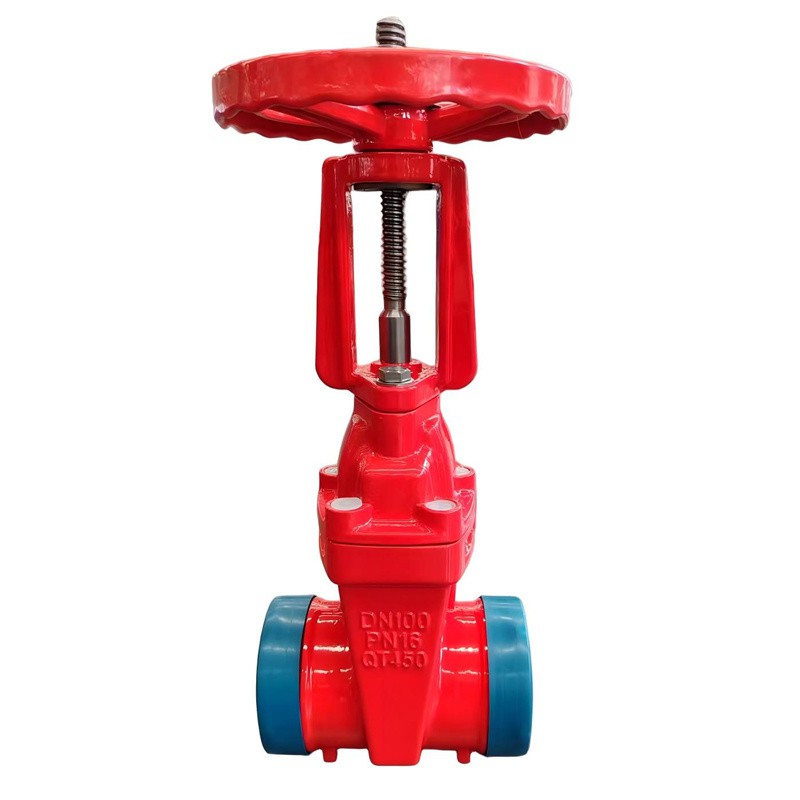

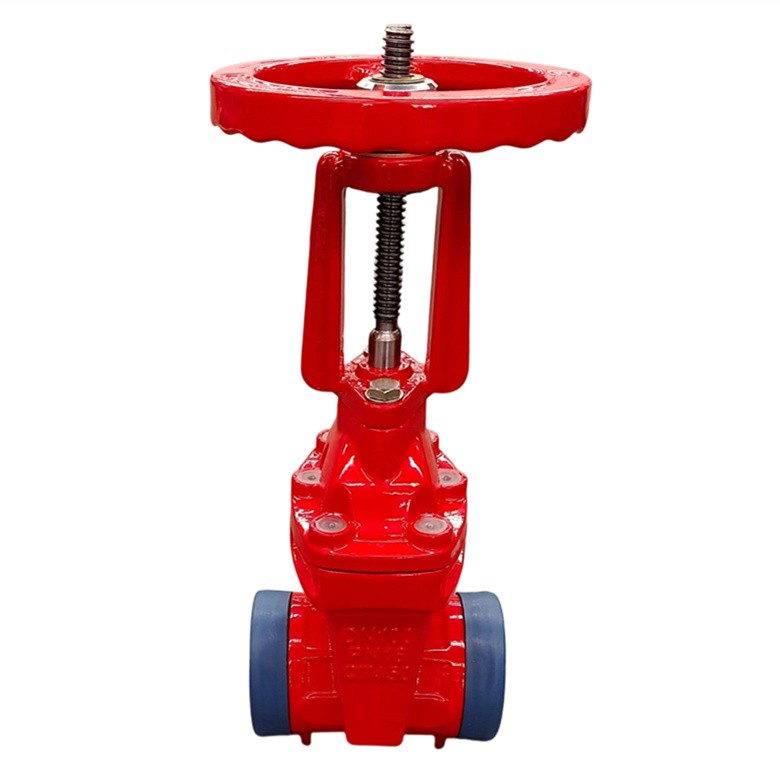

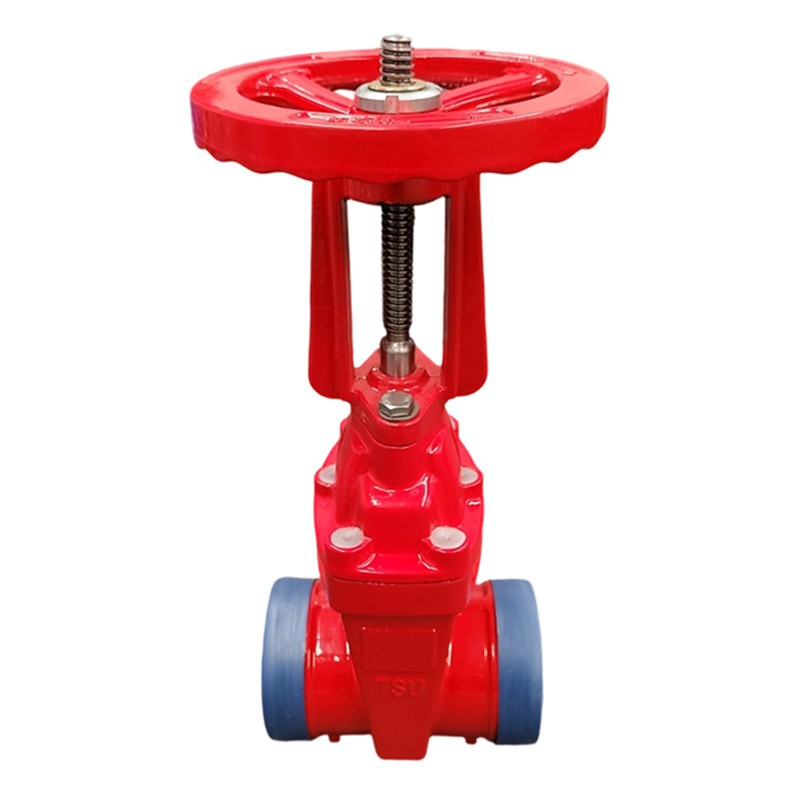

Набраздената шибърна клапа контролира потока на течността чрез повдигане или спускане на шибър. Въртенето на ръчното колело по посока на часовниковата стрелка задвижва стеблото чрез резби, за да спусне портата, докато се уплътни към седалката, блокирайки потока. Завъртането в посока, обратна на часовниковата стрелка, повдига портата, създавайки ясен проход. Дизайнът на издигащото се стебло осигурява директна визуална индикация за позицията на клапана, тъй като удължението на стеблото съответства на хода на шибъра. Това помага за предотвратяване на течове или проблеми с потока поради неправилно затваряне.

Основни параметри на продукта

Номинален диаметър: DN50-DN300 (DN50 се отнася за 2-инчов шибър с повдигащо се стебло)
Номинално налягане: PN10, PN16, PN25
Работна температура: 0-80 градуса
Приложима среда: Вода

Приложение на продукта

Шибърът с повдигащо се стебло се използва широко в тръбопроводни системи за противопожарна защита, водоснабдяване и дренаж, като предлага комбинация от лесен монтаж и безопасност при работа.

Бележки за поддръжка и монтаж

Бележки за инсталиране и използване

Подготовка

Уверете се, че моделът на вентила, размерът и номиналното налягане на шибъра с жлебове съответстват на тръбопровода. Почистете остатъците/неравностите от жлебовете на тръбите; уверете се, че уплътненията са непокътнати (без повреда/остаряване).

Връзка

Подравнете краищата на клапаните с жлебовете на тръбите, правилно уплътненията на седалките, увийте съединителите равномерно и затегнете болтовете симетрично, за да избегнете изкривяване на тялото.

Местоположение

Изберете достъпно място с достатъчна свобода на ръчното колело (по-голямо или равно на 20 см). Инсталирайте със стеблото нагоре; никога не обръщайте или накланяйте, тъй като това засяга движението на стеблото.

Операция

Завъртете бавно ръчното колело на набраздения шибър с повдигащо се стебло; избягвайте силно завъртане. След пълно отваряне затворете назад на ¼ оборот, за да предотвратите блокиране на портата.

Тест под налягане

След монтажа извършете хидростатичен тест при 1,5 пъти номиналното налягане за 60 секунди; няма изтичане отговаря на изискванията. Уверете се, че вентилът е напълно отворен и въздухът е изпуснат преди тестването.

Точки за поддръжка

Рутина (ежемесечно)

Избършете повърхността на тялото; проверка за безпроблемна работа и затягане на съединителните болтове; проверете ставите за течове.

Тримесечно

Смажете стеблото и шарнирите на ръчното колело; проверете състоянието на уплътнението - сменете, ако е старо/повредено.

Годишен

Разглобете, за да проверите износването на вратата/седалката; чиста вътрешна кухина; нанесете анти{0}}корозионно покритие (напр. боя-за предотвратяване на ръжда), където е необходимо.

Дълго{0}}срочно съхранение

Затворете изолационните вентили нагоре/надолу, източете течността, нанесете масло против -ръжда, поставете защитни капачки и съхранявайте на сухо, проветриво място.

Често срещани повреди и решения

Често срещан отказ

причини

Средства за защита

Изтичане на клапан

1. Повредено/неподравнено уплътнение;

2. Неравномерно затегнати съединителни болтове;

3. Износена уплътнителна повърхност на вратата.

1. Сменете уплътнението и го монтирайте правилно;

2. Затегнете съединителните болтове симетрично и равномерно;

3. Полски незначително износване; сменете портата, ако е тежко.

Скованост на движението на стеблото

1. Стеблото е ръждясало/недостатъчно смазване;

2. Врата за заглушаване на отломки;

3. Механизмът на резбата е износен.

1. Почистете стеблото и нанесете предназначената смазка;

2. Работете бавно, за да отмиете отломките; разглобете и почистете, ако е необходимо;

3. Сменете износените резби или стебло.

Не може да се прецени визуално позицията

1. Люспите на стъблото са избледнели;

2. Механизмът на повдигащото се стебло е заседнал, причинявайки необичаен ход.

1. Re-маркирайте скала на стъблото;

2. Отстраняване на заглушаване (отломки, ръжда); ремонт, за да се осигури гладко движение на стъблото.

Разхлабване и изтичане на съединителя

1. Недостатъчно затегнати болтове;

2. Неправилни размери на канала на тръбата.

1. Затегнете отново симетрично болтовете;

2. Проверете размерите на канала; сменете съединителя или регулирайте тръбата.

ЧЗВ

Въпрос: Какво е основното предимство при монтажа на шибър с жлеб в сравнение с фланцовите вентили?

О: Системата за набраздена връзка позволява по-бърза инсталация, -лека с инструменти, без заваряване или резбоване, което значително намалява времето за работа и разходите в системи като противопожарни линии.

В: Как дизайнът на шибър с издигащо се стебло и жлебове помага при инспекциите за поддръжка?

О: Външно видимото стебло се движи нагоре и надолу с шибъра, осигурявайки незабавна индикация с--поглед дали вентилът е напълно отворен, напълно затворен или в междинна позиция, улеснявайки по-бързи проверки на състоянието.

Въпрос: Може ли да се използва стандартен съединител на шибър с повдигащо се стебло с 2 инча, ако жлебът на тръбата е леко износен?

О: Не. Инсталирането на 2-инчов шибър с повдигащо се стебло разчита на прецизна и сигурна връзка. Използването на съединител върху износен или -не-специфициран канал може да компрометира целостта на уплътнението и съединението, което може да доведе до течове или проблеми с работата на клапана. Затова винаги проверявайте дали размерите на жлеба на тръбата отговарят на стандартите, преди да монтирате вентила и съответния му съединител.
